写寄存器

概述

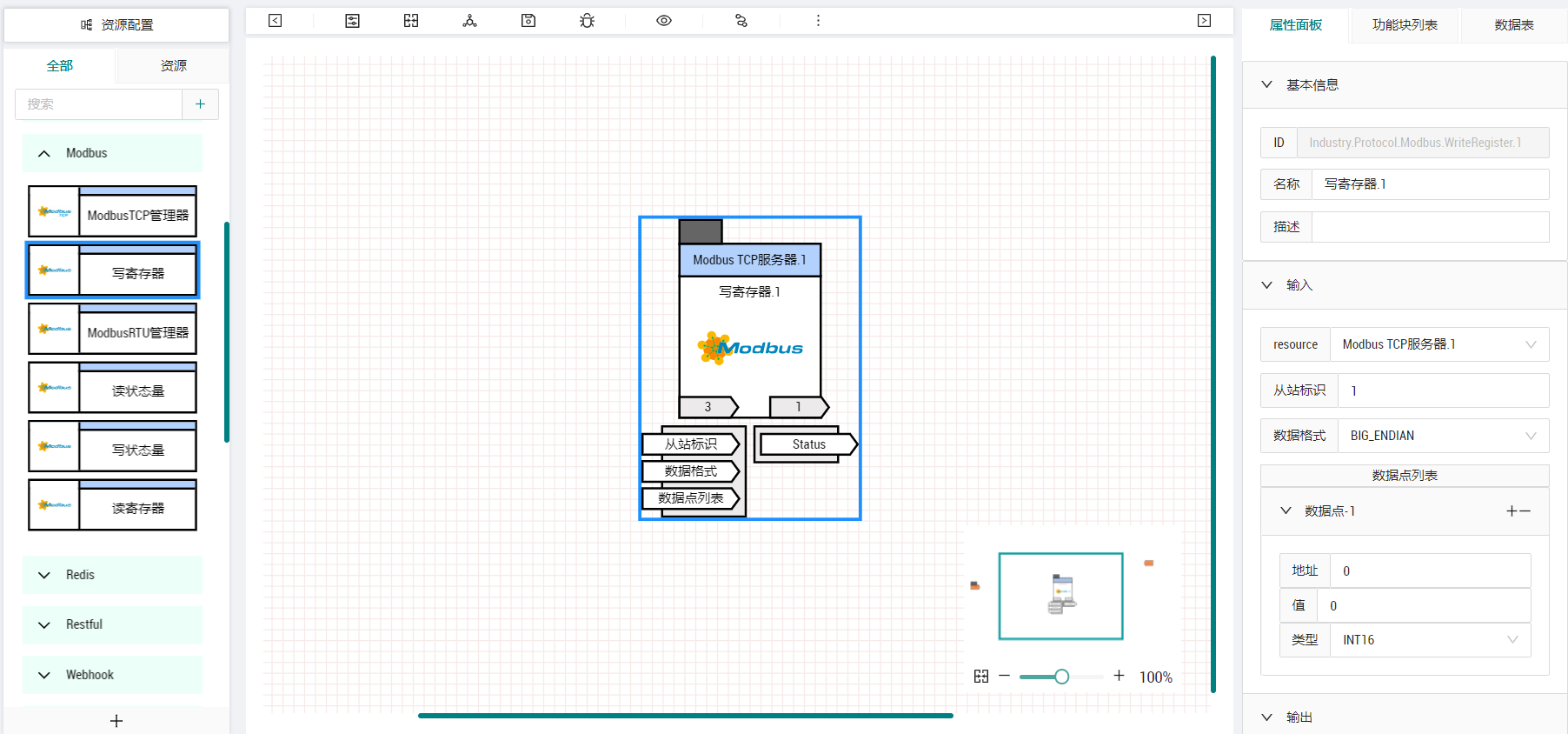

写寄存器功能块实现对Modbus服务器中输入寄存器（Input Register）数据的写入操作。

该功能块可以同时对寄存器中的多个变量进行写入。

输入

  • 资源 [Resource]

设备资源参数，即在资源配置页面配置的Modbus设备资源。

对于Modbus TCP服务器，参数中包括Modbus服务器IP地址和端口号。

对于Modbus RTU服务器，参数中包括连接服务器的串口相关参数：串口号，波特率，数据位，校验位，停止位。

  • 从站标识[Integer]

Modbus从站标识。

  • 数据格式 [Enum]

对于数据长度大于1Word的数据，其在Modbus服务器中存储的对齐方式，包括："BIG_ENDIAN"，"LITTLE_ENDIAN"，"BIG_ENDIAN_BYTE_SWAP"和"LITTLE_ENDIAN_BYTE_SWAP"。

  • 数据点列表 [Array]

读取的数据点列表。

可以根据需要添加多个数据点。每个数据点中包含一下输入参数：

  • 地址 [Integer]

    该数据点在寄存器中的地址，从0开始。

  • 值 [Integer] [Float]

    写入的值，根据数据点在服务器上的定义，写入整数或浮点数。

  • 类型 [Enum]

    该数据点的数据类型，包括："INT16", "UINT16", "INT32", "UINT32", "INT64", "UINT64", "FLOAT", "DOUBLE"。

输出

  • 状态码 [StatusCode]

​ 功能块是否执行成功。
