单设备读变量

概述

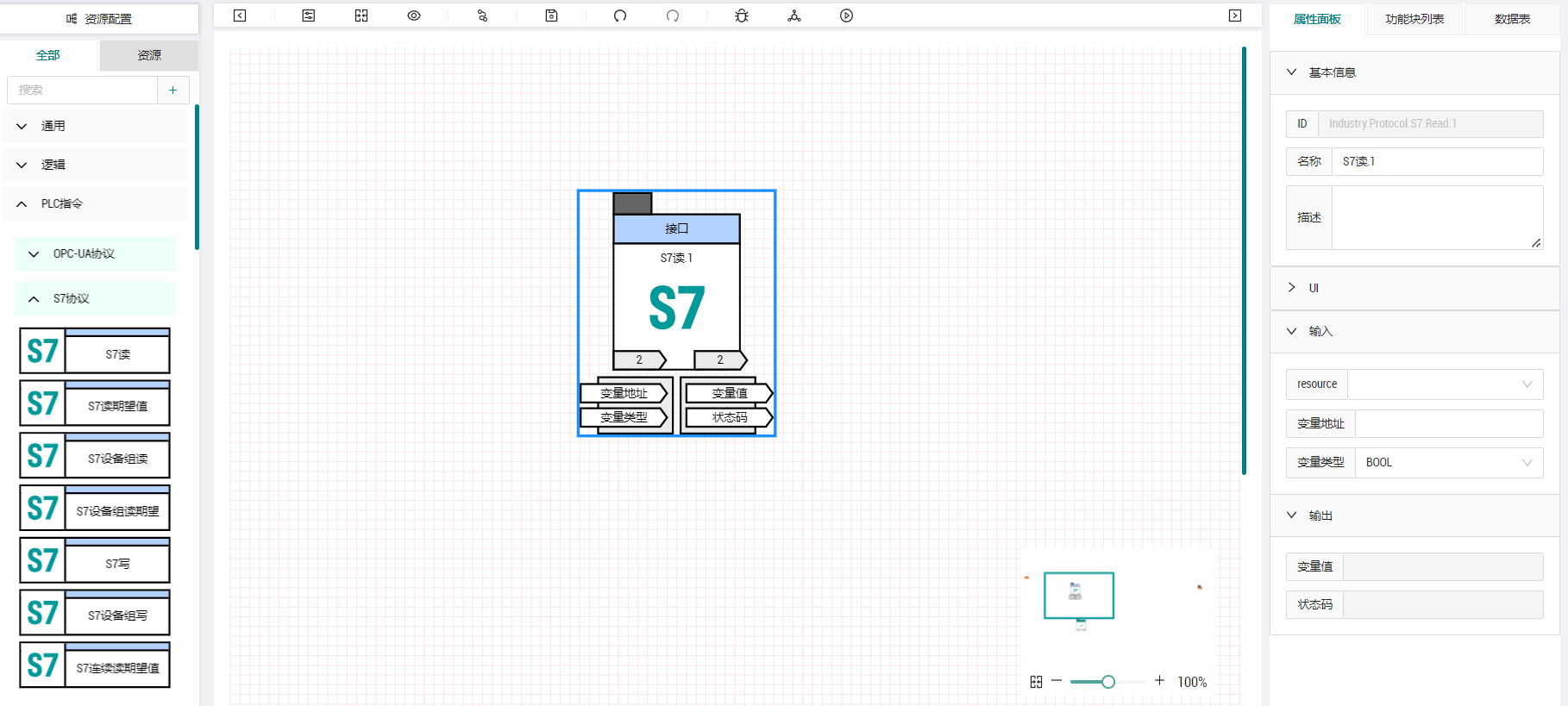

单设备读变量功能块实现通过STEP 7协议读取单台PLC设备中的变量值。

输入

• 资源 [Resource]

设备资源参数，即在资源配置页面配置的PLC设备资源。

• 变量地址 [String]

PLC中的变量的地址。变量地址的命名规则与PLC一致，例如"Q0.2", "MD0", "DB10.DBX2.4"等。

• 变量类型 [Enum]

PLC变量的数据类型，包括：BOOL, BYTE, CHAR, INT, WORD, DINT, DWORD, REAL。

输出

• 变量值 [String]

读取的变量值。

• 状态码 [StatusCode]

功能块是否执行成功。
