获取三点螺丝孔坐标
概览
本模块通过请求视觉服务运行获取三点螺丝孔坐标方法，满足系统需要，将返回结果做为输出数据。
资源配置，参考其他模块配置工控机部分。
操作步骤如下：
-
选择左侧功能模块下选择机器视觉 》机器视觉向导 》获取三点螺丝孔坐标，将其拖入工作流。
-
属性面板 》输入参数中，依次填写：
视觉服务端口，填写视觉服务的端口。
视觉服务IP，填写视觉服务的IP。
视校名称，填写视觉服务的视校名称。
offsetx1，在第一组x坐标上的偏移量。
offsety1，在第一组y坐标上的偏移量。
offsetz1，在第一组z坐标上的偏移量。
offsetx2，在第二组x坐标上的偏移量。
offsety2，在第二组y坐标上的偏移量。
offsetz2，在第二组z坐标上的偏移量。
offsetx3，在第三组x坐标上的偏移量。
offsety3，在第三组y坐标上的偏移量。
offsetz3，在第三组z坐标上的偏移量。
- 属性面板 》输出参数中，返回状态码
coordinate1_1，返回第一个孔坐标在第一组偏移量上的坐标。
coordinate1_2，返回第一个孔坐标在第二组偏移量上的坐标。
coordinate1_3，返回第一个孔坐标在第三组偏移量上的坐标。
coordinate2_1，返回第二个孔坐标在第一组偏移量上的坐标。
coordinate2_2，返回第二个孔坐标在第二组偏移量上的坐标。
coordinate2_3，返回第二个孔坐标在第三组偏移量上的坐标。
coordinate3_1，返回第三个孔坐标在第一组偏移量上的坐标。
coordinate3_2，返回第三个孔坐标在第二组偏移量上的坐标。
coordinate3_3，返回第三个孔坐标在第三组偏移量上的坐标。

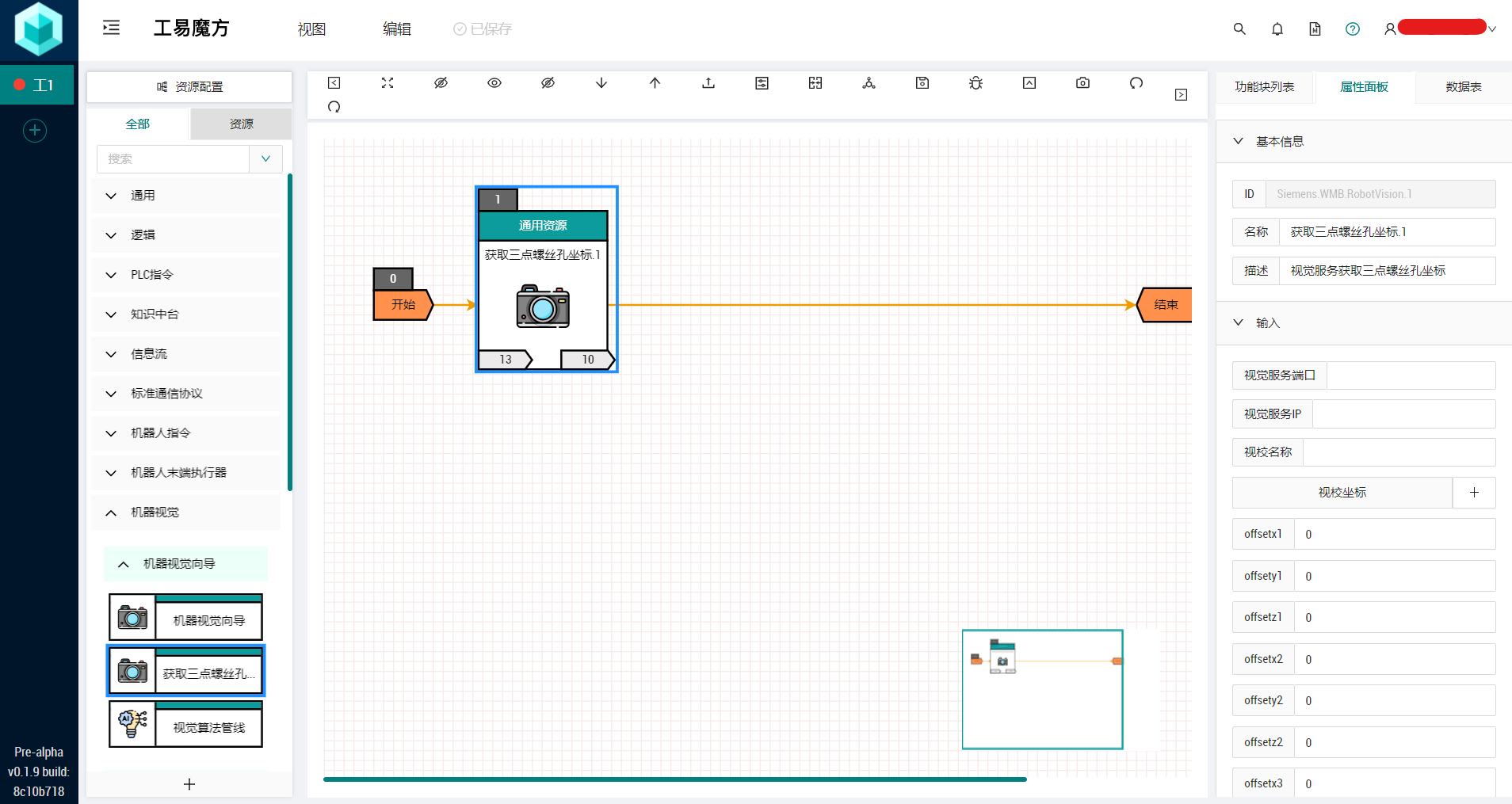

工作流示意图如下：
