工易魔方简介

什么是工易魔方？

工易魔方™ (Workflow Canvas™) 是一个用于实现IT与OT融合的数字化解决方案。是一系列软件工具和解决方案的集成套件。

为什么需要工易魔方？

依托西门子艾闻达及西门子中国研究院多年在各个工业领域的经验和积累，作为西门子艾闻达及其生态合作伙伴所共有的工具，工易魔方可实现IT&OT的数字化融合，助力企业实现数字化转型。填补了目前市场上欠缺的IT&OT图形化融合工具套件的空白。

工易魔方的商业模式简介

工易魔方是一个由西门子艾闻达及其生态合作伙伴所共有的工具，不作为软件产品单独售卖。详情请联系我们。

工易魔方的目标用户

• CIO/CTO
• 系统集成商
• IT工程师（尤其是帮助企业进行IT&OT数字化转型的专家人员）
• OT工程师
• OT操作员
• 生态合作伙伴（共创伙伴）
• 教学机构&学生（数字化教学）

工易魔方的主要子系统

工易魔方不是一个单一的软件工具，而是一套数字化解决方案，主要由如下部分组成：

• IT/OT Workflow IT/OT融合工作流图形化工程工具
• CREEM 通用信息模型
• SPIDR 轻量调度器运行时
• DataLayer 知识中台 是一套完整的知识融合解决方案，与工易魔方共同完成IT与OT数字化融合工作
• 3D Visualization 轻量级3D在线及离线仿真平台，可与低代码协同工作实现在线与离线3D调试
• DevKit & Market 功能块开发工具包及市场
• Dashboard 轻量级可配置可扩展看板，除此之外魔方可支持第三方看板解决方案

工易魔方的系统架构及说明

技术定义

工易魔方™ (Workflow Canvas™) 是一个与知识中台™ (Data Layer™) 融合的，用低代码描述IT&OT数字化领域通用离散流程的，工作单元技能或领域知识微服务化的，轻量化的开放性的基于通用信息模型的可被解释器调度执行的，定制化的领域特定咨询解决方案。

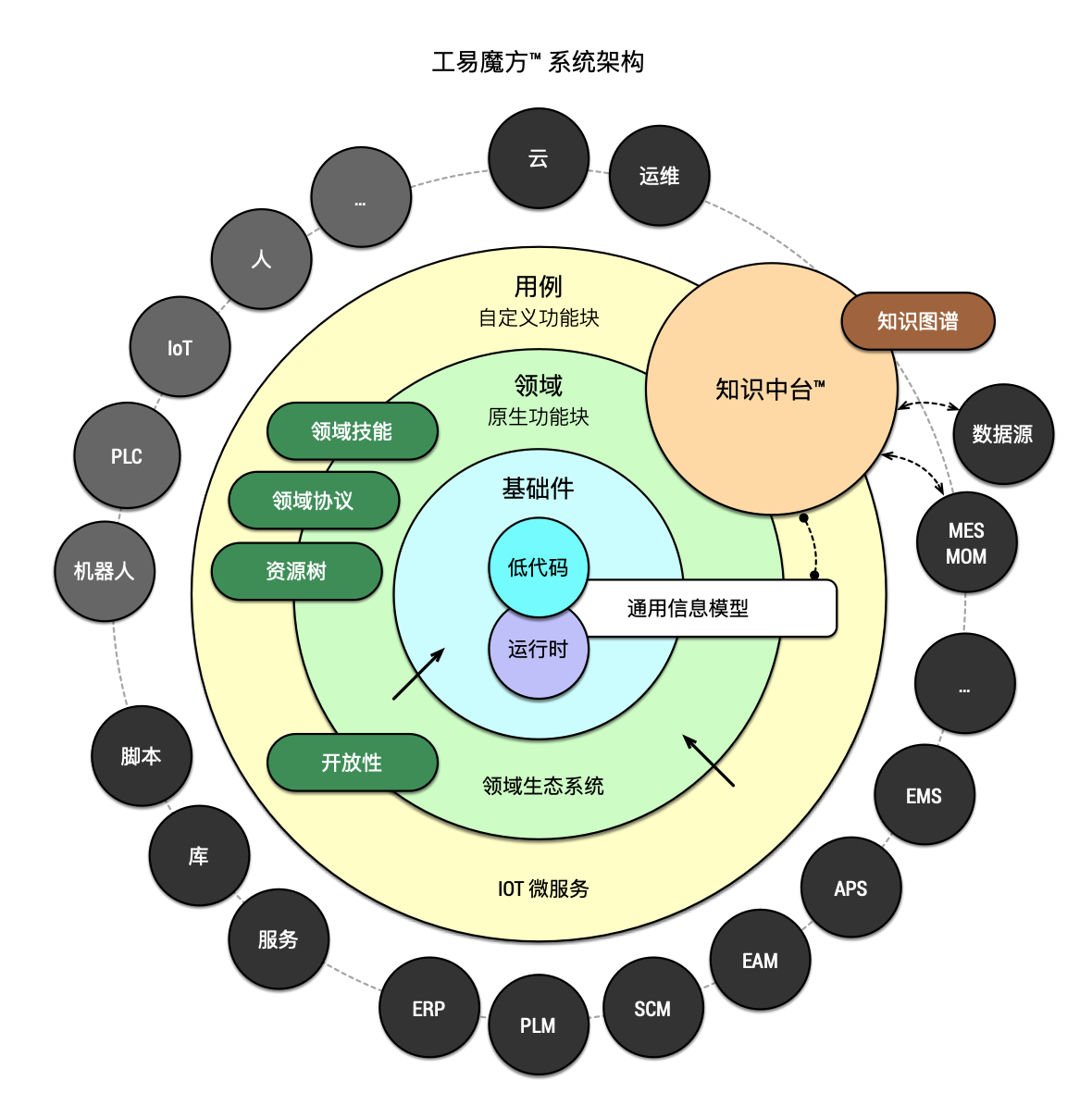

系统架构简介

工易魔方不是一个单一组件的软件工具，而是一组软件工具的集合解决方案。核心部分也是能够直接访问到的部分是：IOT低代码工程软件及编译器及SPIDR轻量化调度器运行时

低代码工程软件是一个基于可拖拽图形系统的低代码编程平台，基于创新的IOT行为树逻辑与IEC61499的图形范式形态。整体解决方案通过通用信息模型进行标准标记文本驱动及校验，低代码工作流通过内置编译器编译为运行时可以识别的代码，从而在目标控制器上通过调度器运行时持续运行。

工易魔方采用模块化组件设计，轻量Clean领域架构，以及微服务架构来实现复杂系统的松耦合、易扩展设计。所有组件可配置，可裁剪，并可以按需定制。系统支援多编程语言选择，以及第三方源码管理系统，以及内置工具链，从而可以方便的基于低代码进行二次开发与扩展。工易魔方基于『功能块』进行封装及二次分发，提供包括基础逻辑库、原生领域库及自定义库等IT/OT全套生态链技能包。工易魔方与知识中台是统一的解决方案，知识中台提供了知识融合、数据ETL和本体论知识图谱等功能，与工易魔方一起实现IT与OT数字化针对工作流与知识的融合实现。

部署架构简介

工易魔方工程软件基于B/S架构，无需安装。工易魔方可以支持本地部署、边缘部署、公有云部署以及云原生部署。工易魔方的服务及运行时的本地部署可以支持常见工控机、普通PC及服务器，甚至于ARM内核的部分单板机（例如树莓派）。工易魔方的浏览器端工程软件则可以在任何支持Chrome的环境下运行，部分功能例如3D可视化等对于PC的显卡性能有一定需求。工易魔方可以支持Windows 10/11, Linux常见发行版以及Mac OS等各类操作系统部署，并可以通过Electron及PWA实现多种运行模式。工易魔方基于容器化设计和轻量化设计原则，所以可以支持包括公有云（例如AWS云、Azure云、阿里云等），无服务，私有云及基于Kubernetes生态的云原生体系的多种云部署方式。

工易绘道师（工易魔方认证）

OT专业人员 - IOT数字化融合设计实施认证

• 毕业于自动化，电气自动化，电子信息工程，电子科学与技术，通信工程，信息工程，仪器与仪表，模式识别，机器人工程，智能装备与系统，机电一体化，软件工程，计算机科学等相关专业，或者有相关行业工作背景
• 从事过PLC、嵌入式研发或部署、过程控制、离散控制、电力电子、仪器仪表、能源电力、智能电网、楼宇自动化、机械制造与自动化、汽车制造、工业或协作机器人、SCADA、MES等相关行业，或者对于该领域工作有一定工作经验或兴趣
• 具有基本及以上的计算机基础知识，有意愿通过IT相关技术与工具改善行业效率与数字化程度

IT专业人员 - IOT功能块开发者认证

• 毕业于软件工程，计算机科学与技术，信息与计算科学，通信工程，网络工程，电子商务，信息工程，自动化等相关专业，或者有IT研发或实施相关工作背景，或者对于IT有较强兴趣
• 具有入门级以上的Python编程能力和知识；或者具有其他语言编程基础，并且对于Python编程有兴趣
• 熟悉基本的软件开发部署流程，能够通过文档和工具链独立完成软件的编程、调试与部署
• 较强的自学能力和意愿，对于IOT数字化领域有一定的兴趣
