资源配置主界面

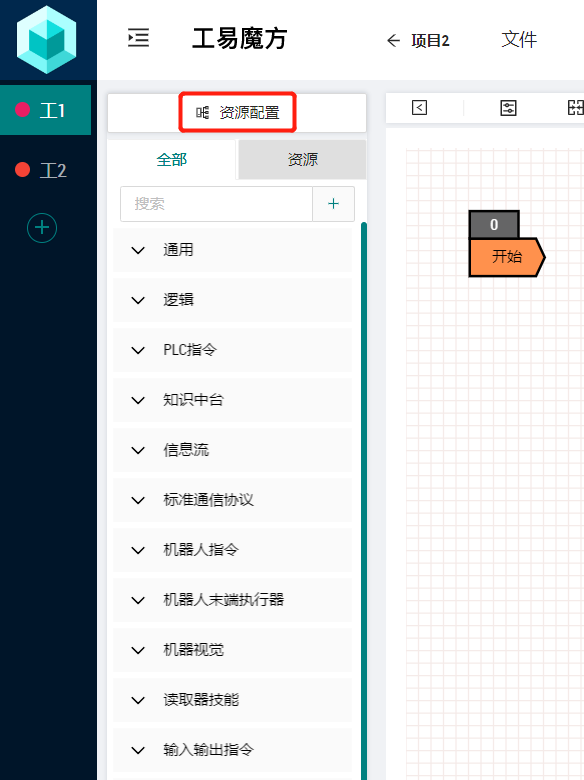

进入项目后，在工作流界面的左侧功能块库上方可以找到资源配置页面切换按钮：

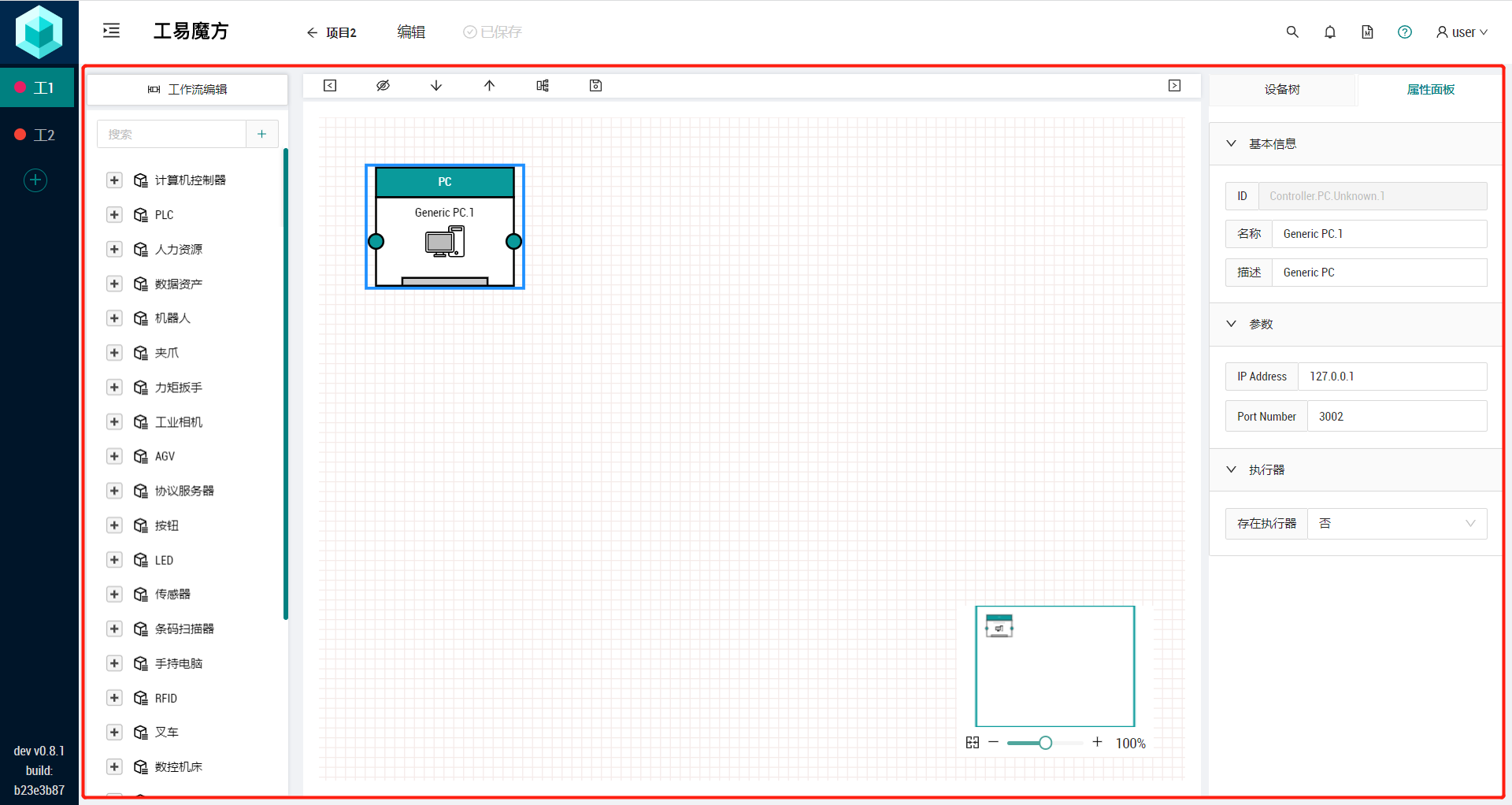

点击进入资源配置主界面：

资源库

资源配置主界面左侧为资源库，包含工易魔方目前所有支持的资源。支持对资源库进行搜索，展开查看和折叠查看，通过拖拽方式可以将资源添加到资源画布上。

资源画布

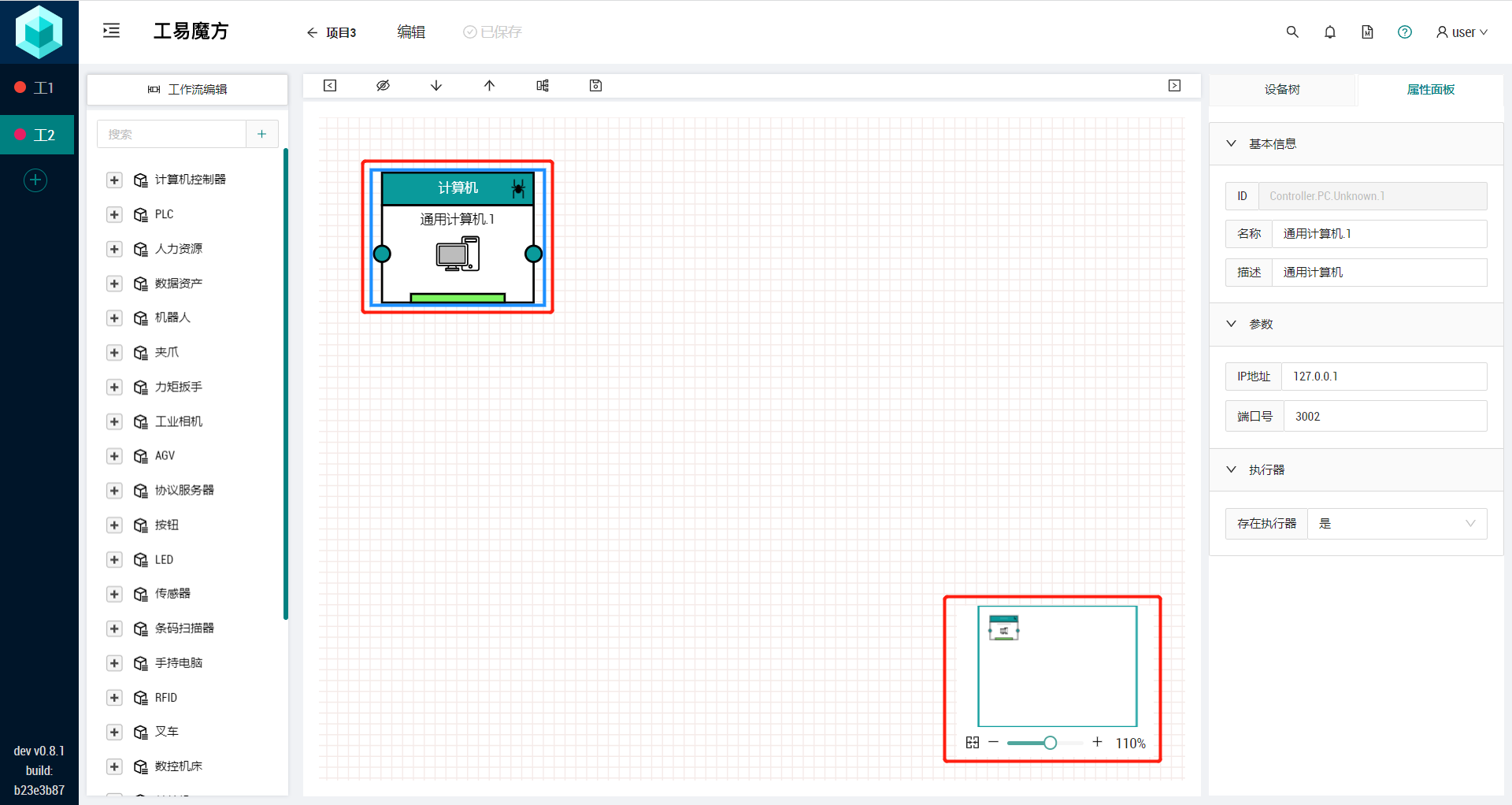

画布上默认添加了通用计算机，需要连接runtime时，可以在通用计算机的属性面板中进行配置。 同时可以通过右下角缩略图对资源画布进行缩放。

资源编辑及工具栏

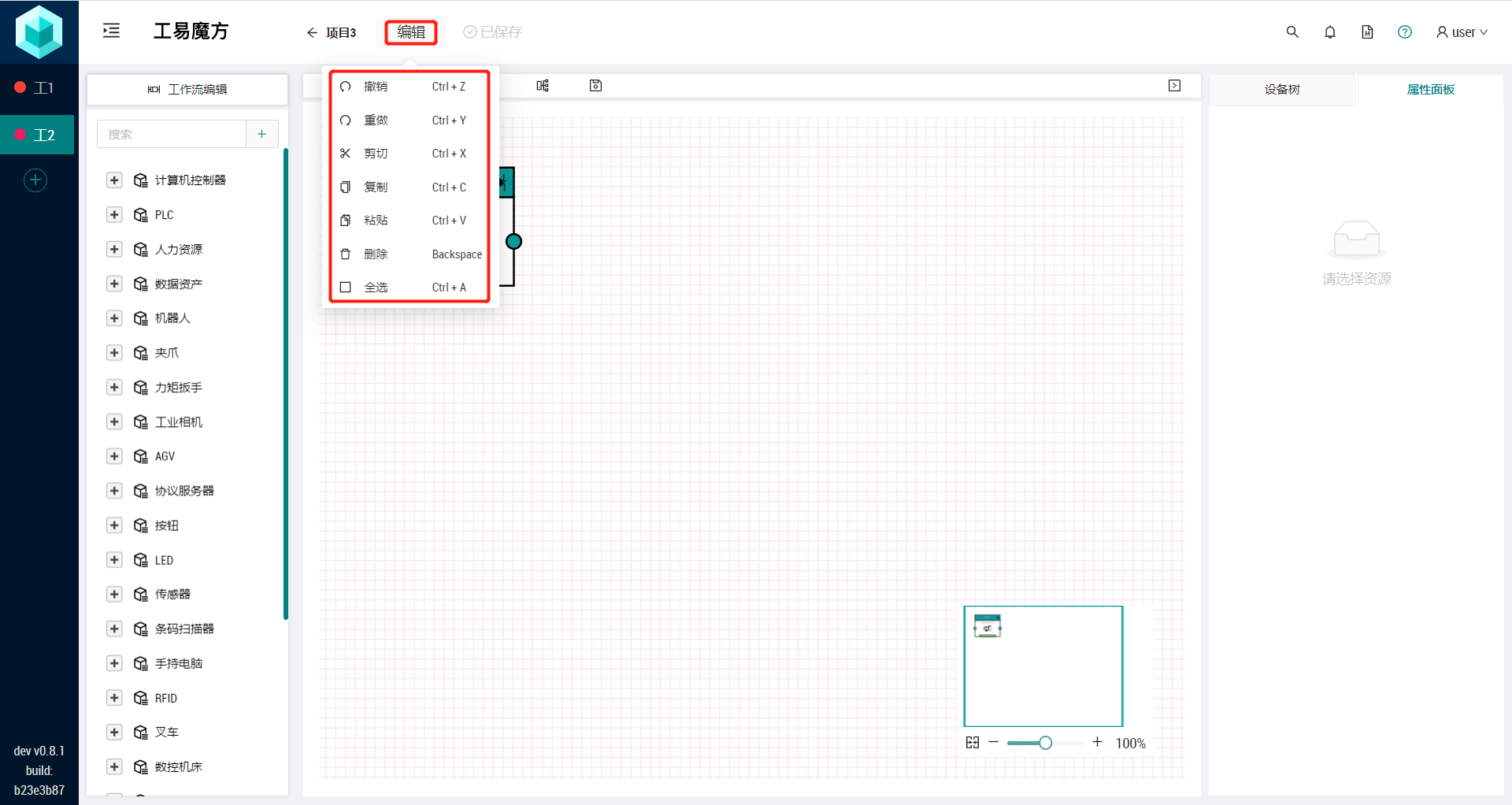

1. 编辑
   包含撤销，重做，剪切，复制，粘贴，删除，全选。支持对应的快捷键


2. 工具栏

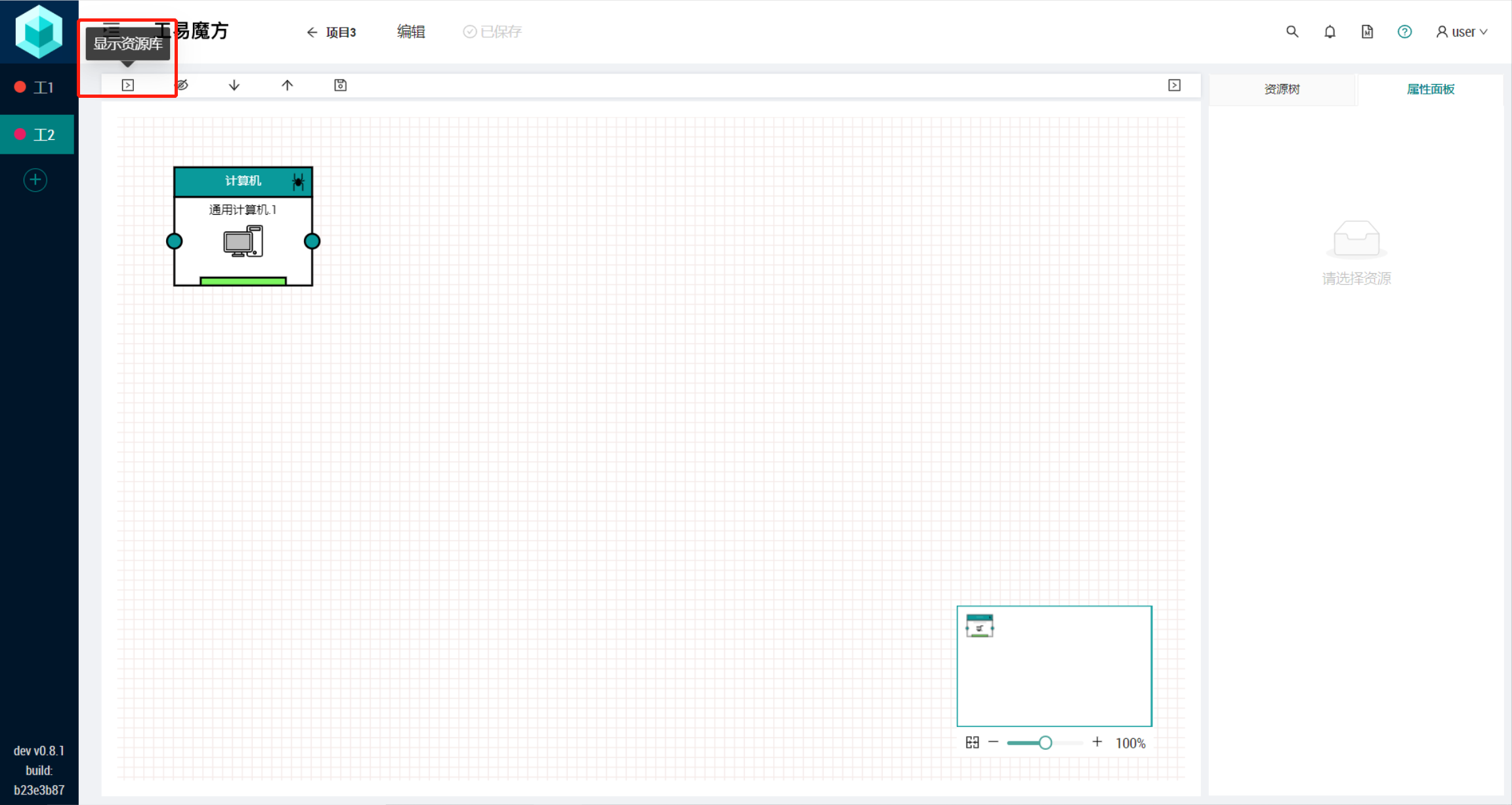

   • 隐藏设备库：点击会隐藏起左侧资源库

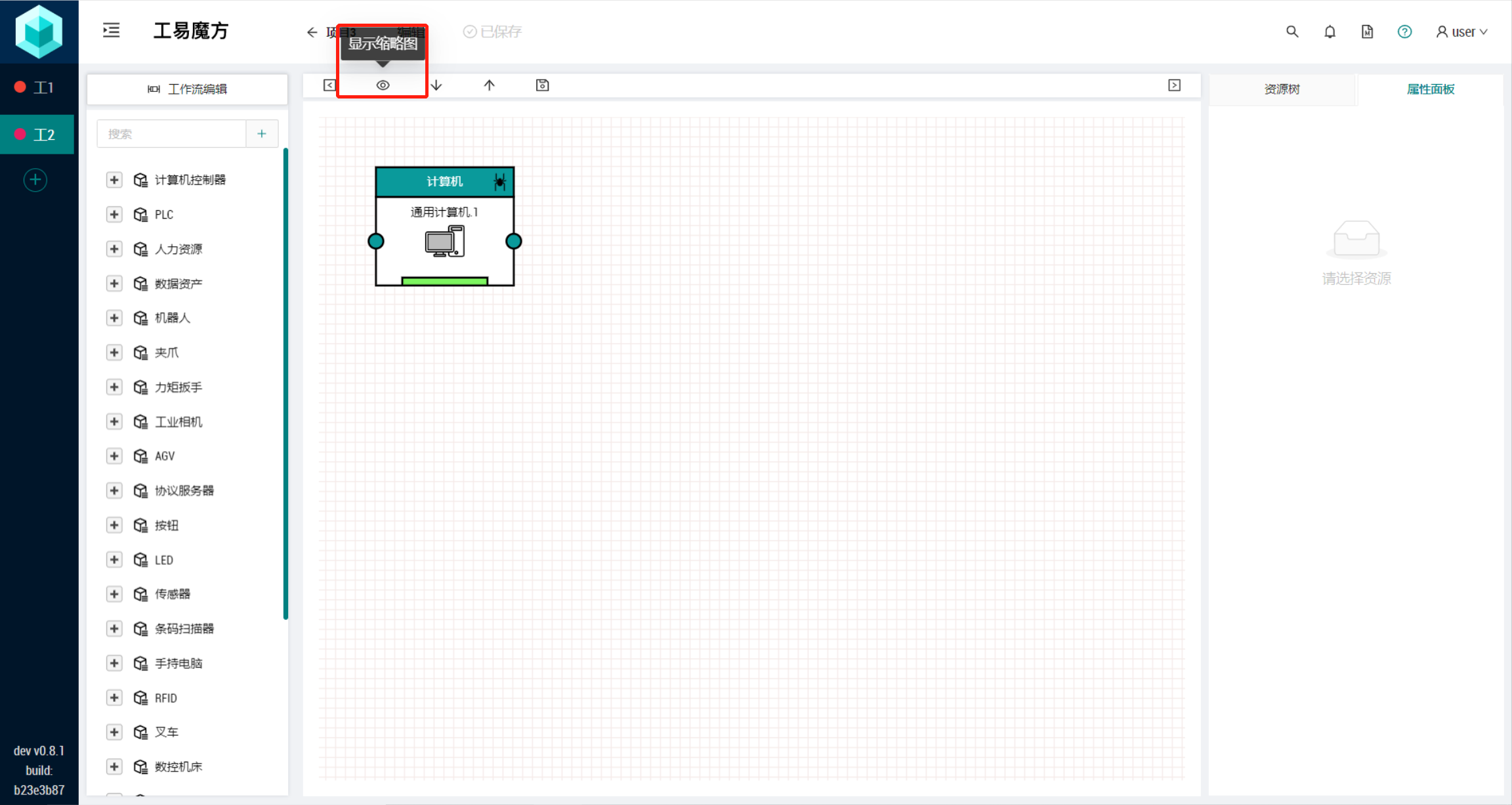

   • 隐藏缩略图：点击会隐藏画布右下角缩略图

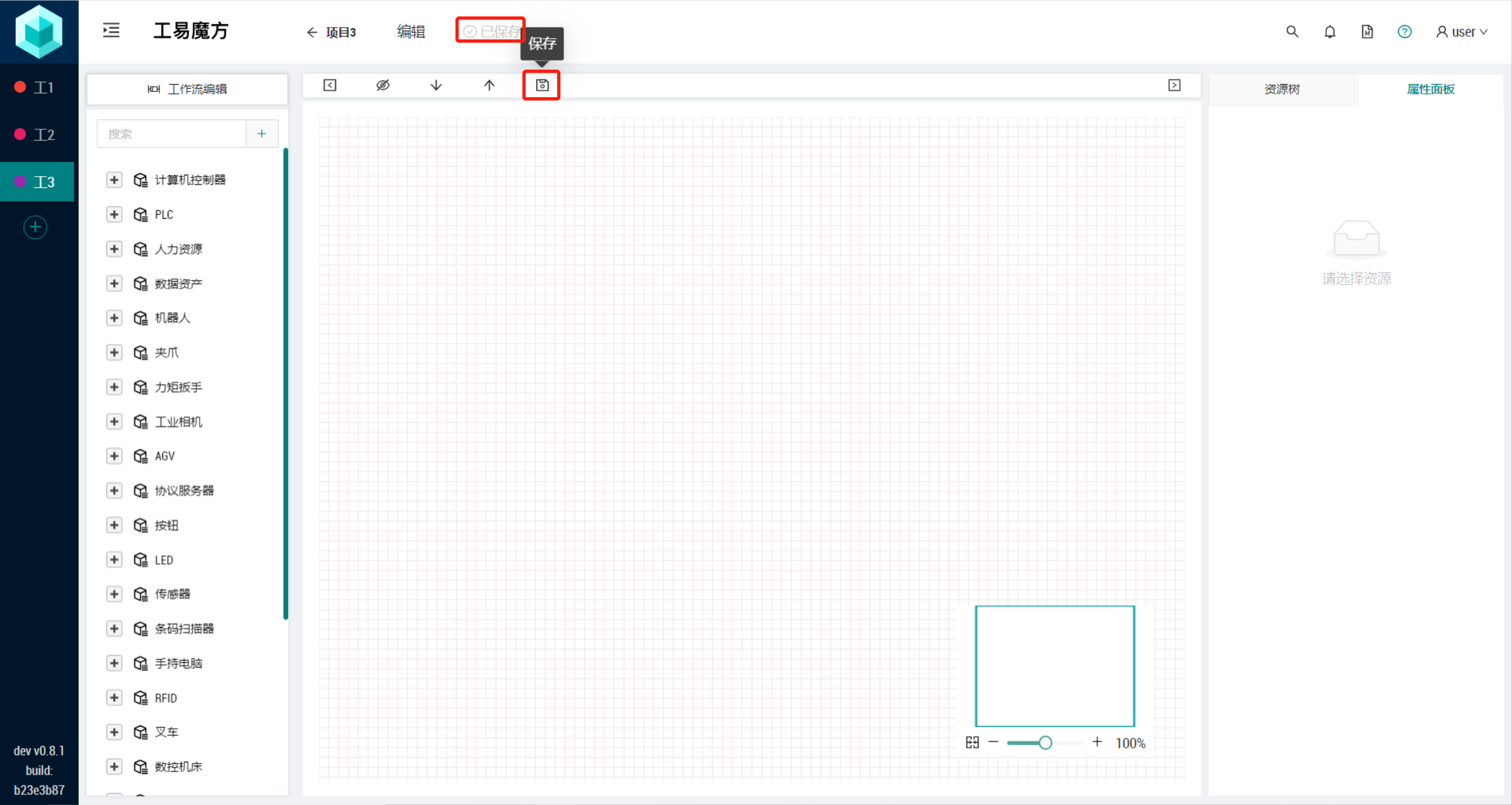

   • 保存：点击会保存资源配置页面的修改，同时状态栏会动态从“保存中”改为“已保存”

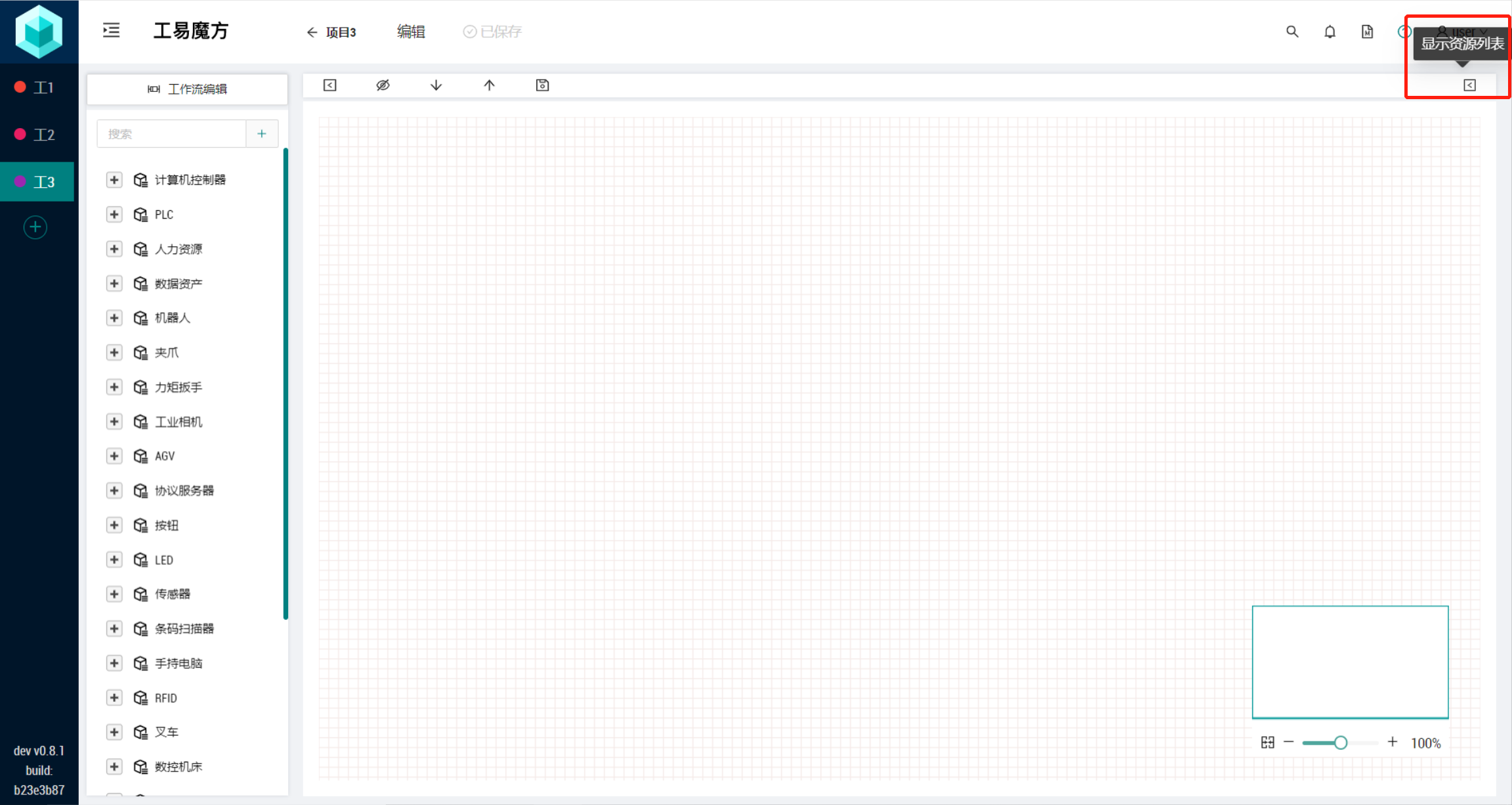

   • 隐藏资源列表：点击会隐藏右侧资源列表


资源树列表

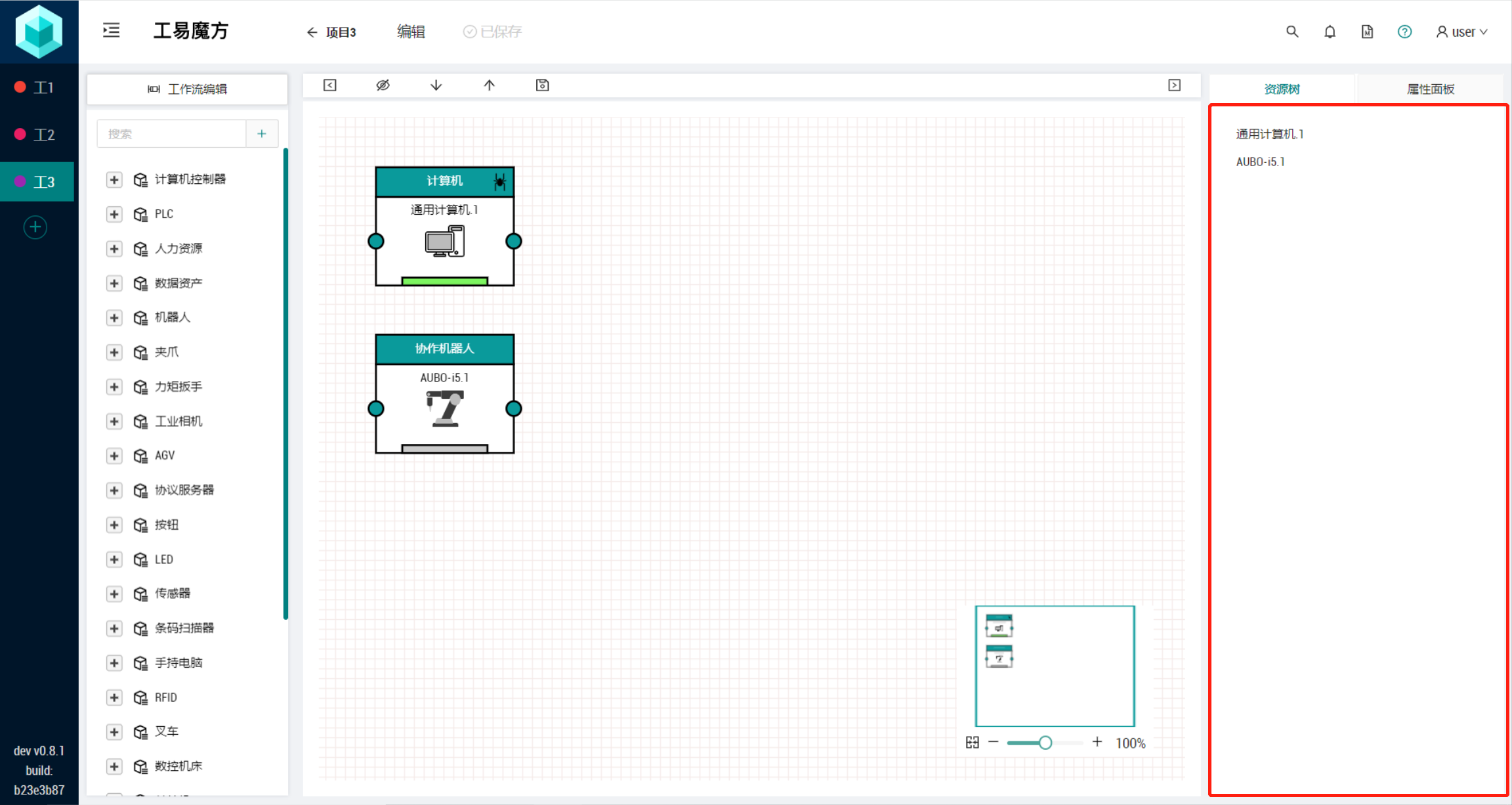

资源树列表用于显示添加到资源画布上的所有资源

资源属性面板

在资源画布上选中资源，属性面板中可以看到对应的属性值，可以对属性进行编辑和配置

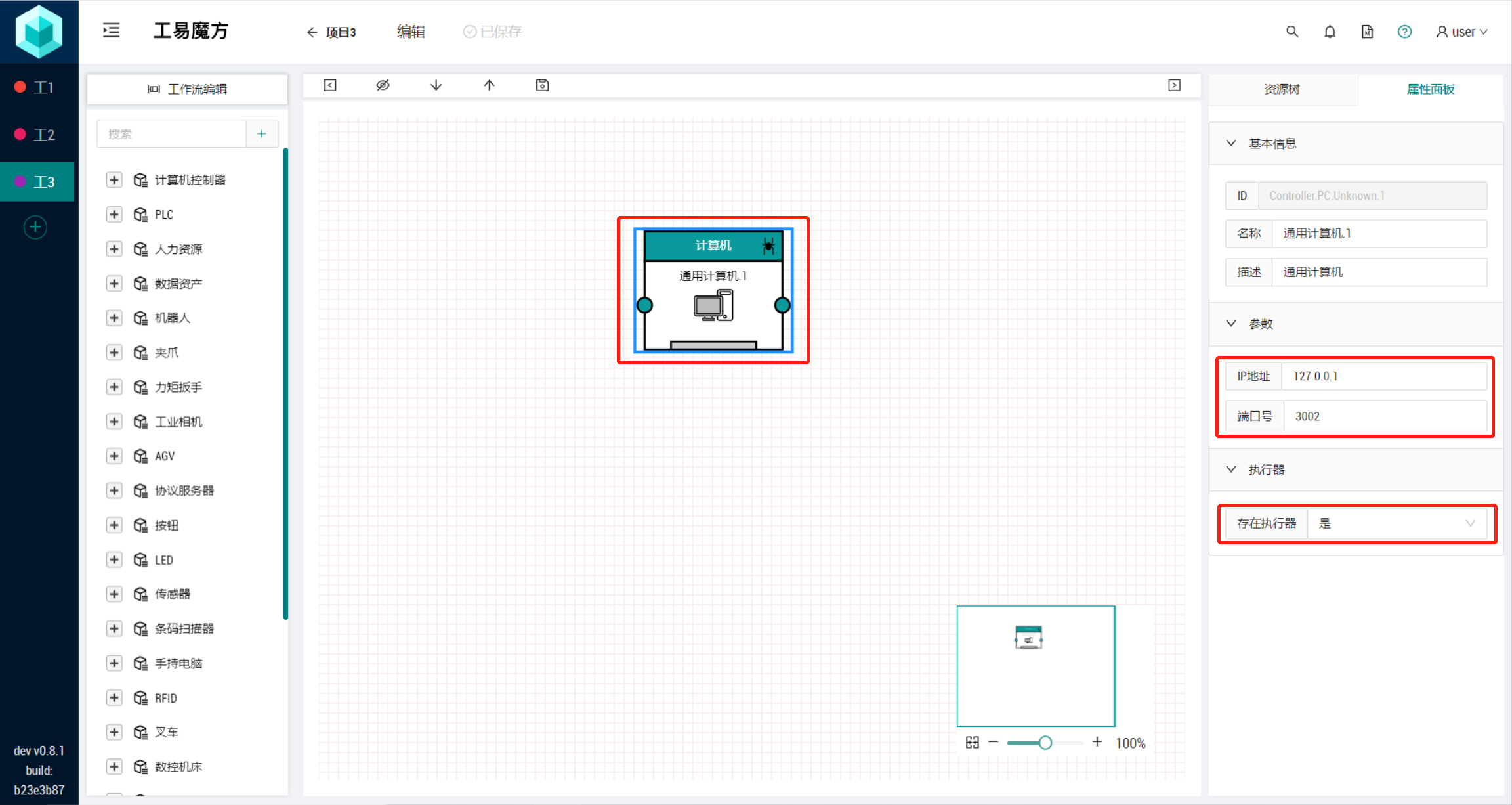

• 例1：“通用计算机”：属性面板中填入IP，端口号（一般为3002），并在执行器中选择“是”，就可与执行器runtime连接

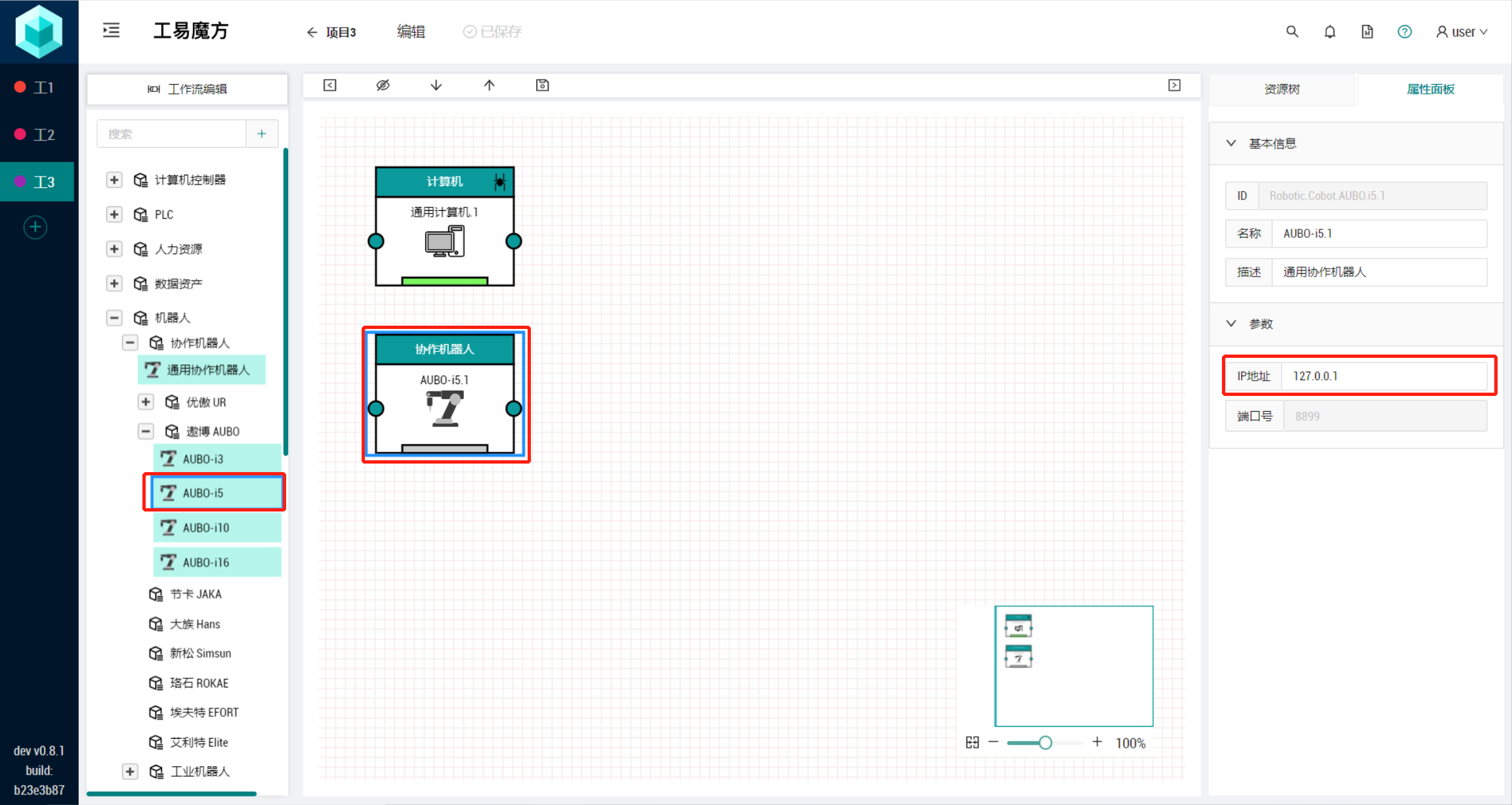

• 例2：协作机器人“AUBO-i5”，属性面板中填入机器人的IP，端口号为固定值不用填写，就可与机器人连接
